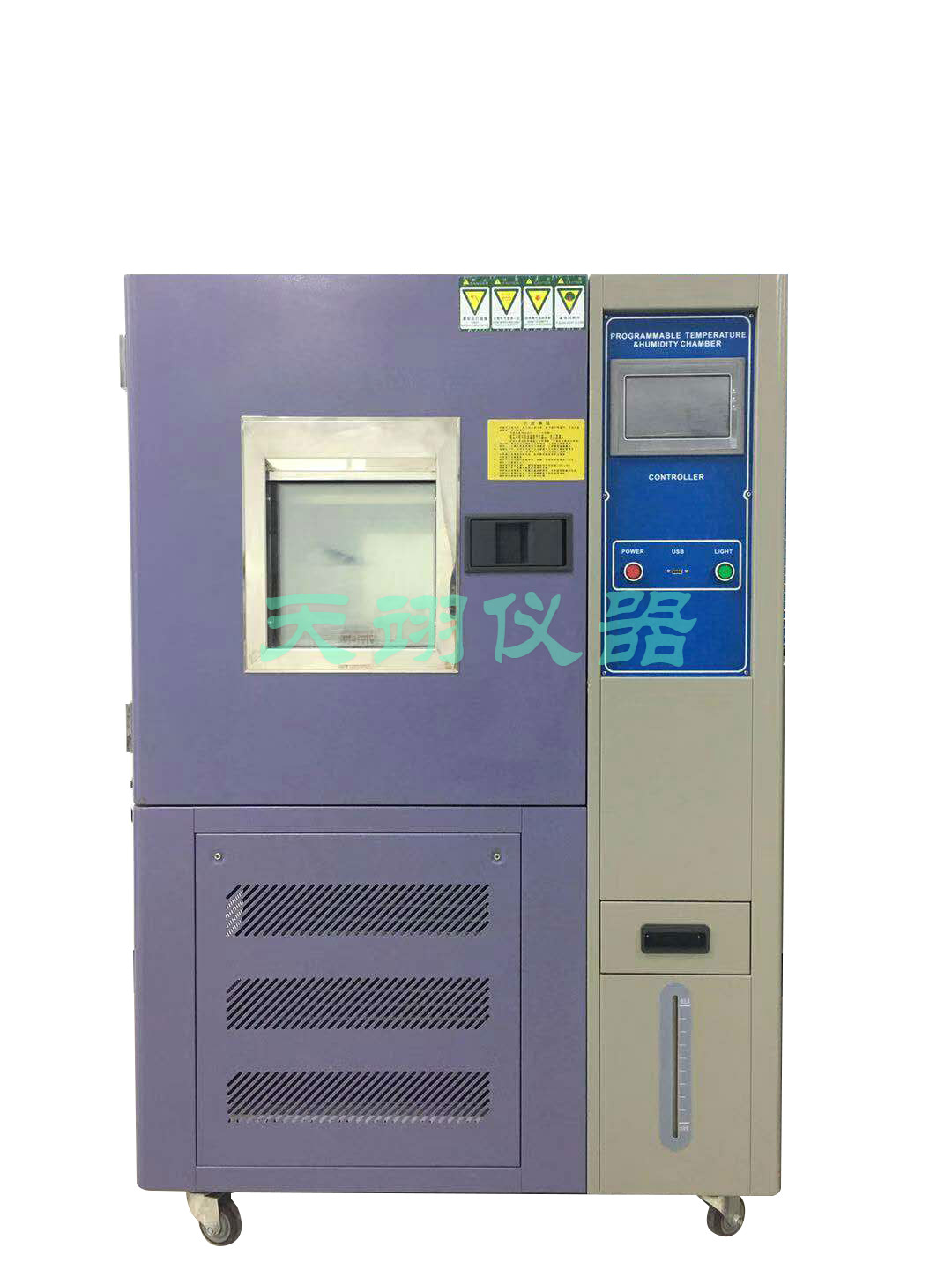

高低温湿热试验箱
产品用途
该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标。
箱体结构特点
Ø 箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。
Ø 箱体内胆采用进口高级不锈钢(SUS304)镜面板,箱体外胆采用SUS #304 沙纹不锈钢板或A3钢板喷塑,增加了外观质感和洁净度。
Ø 补水箱置于控制箱体右下部,并有缺水自动保护,更便利操作者补充水源。
Ø 大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。
Ø 加湿系统管路与控制线路板分开,可避免因加湿管路漏水发生故障,提高安全性。
Ø 水路系统管路电路系统则采用门式开启,方便维护和检修。
Ø 门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
Ø 箱体左侧配50mm 测试孔,可供外接测试电源线或信号线使用。
Ø 机器底部采用高品质可固定式PU活动轮
符合标准:
GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993
规格与技术参数:
型号(CM) | TYGD-100 | TYGD-150 | TYGD-225 | TYGD-408 | TYGD-800 | TYGD-1000 | |
内箱(cm)(H*W*D) | 40x50x 50 | 50x60x 500 | 50x75x 60 | 60x85x 80 | 100x100x80 | 100 x100 x100 | |
外形(cm)(H*W*D) | 90x145x 100 | 100x150x100 | 110x160x110 | 120x170x130 | 150x185 x 140 | 150x185 x152 | |
性能指标 | 温度范围 | H:- 20℃~+150℃; M:-40℃ ~ +150℃; L:-70℃ ~ +150℃ | |||||
湿度范围 | 20~98%R.H | ||||||
波动/均匀度 | ≤±0.5℃/≤±2℃ | ||||||
湿度偏差 | +2、-3%R.H | ||||||
升温速率 | 1.0~3.0℃/min | ||||||
降温速率 | 0.7~1.0℃/min | ||||||
控制系统 | 控制器 | 进口微电脑温湿度集成控制器 | |||||
精度范围 | 设定精度:温度±0.1℃、湿度±1%R.H,指示精度:温度±0.1℃、湿度±1%R.H | ||||||
传感器 | 铂金电阻.PT100Ω/MV | ||||||
加热系统 | 全独立系统,镍铬合金电加热式加热器 | ||||||
加湿系统 | 锅炉式蒸发 | ||||||
除湿系统 | 低温除湿 | ||||||
供水系统 | 加湿供水采用自动控制.且可回收余水.节水降耗 | ||||||
制冷系统 | 全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式 | ||||||
循环系统 | 耐温低噪音空调型电机.多叶式离心风轮 | ||||||
使用材料 | 外箱材质 | 优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 | |||||
内箱材质 | SUS304不锈钢优质镜面光板 | ||||||
保温材质 | 聚胺脂硬质发泡/超细玻璃纤维绵 | ||||||
门框隔热 | 双层耐高低温老化硅橡胶门密封条 | ||||||
标准配置 | 附照明玻璃视窗1套、试品架2个、测试引线孔(50mm)1个 | ||||||
安全保护 | 漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护 | ||||||
电源电压 | AC380V±10% 50±0.5Hz 三相五线制 | ||||||
使用环境温度 | 5℃~+30℃ ≤85%R.H |
